【ピットタッチPro】有線LAN接続の設定手順

作成者岩崎若菜, 変更日火, 11月 19 で 12:42 午前～による松田健人

ピットタッチプロ端末での有線LAN接続の設定手順について、ご案内いたします。

■目次

［LANポート設定］の設定
［プロキシ設定］の設定
［NTPサーバ設定］の設定

■操作対象ユーザー：人事権限者

1.［LANポート設定］の設定

①ピットタッチと電源アダプタを接続して、
　ピットタッチ本体横のボタンを長押しして電源を付けます。

②［出勤］［退勤］が表示されている画面へ移行したら、
　　再度本体横の電源ボタンを２秒以上押してください。

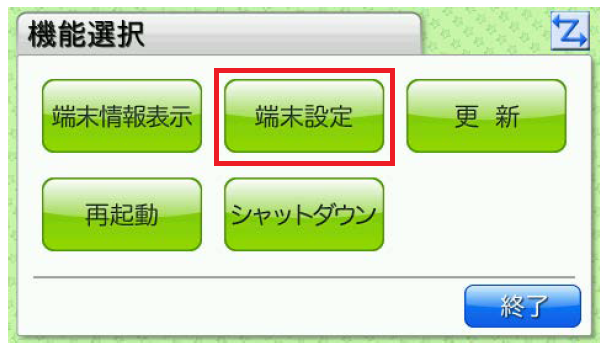

③［機能選択］画面が表示されますので、[端末設定]をクリックします。

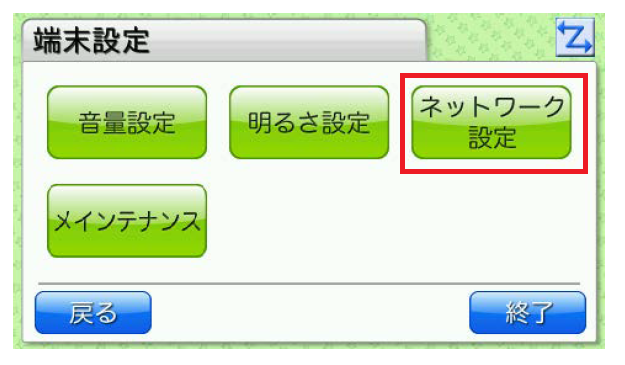

④［端末設定］画面が表示されましたら、[ネットワーク設定]をクリックします。

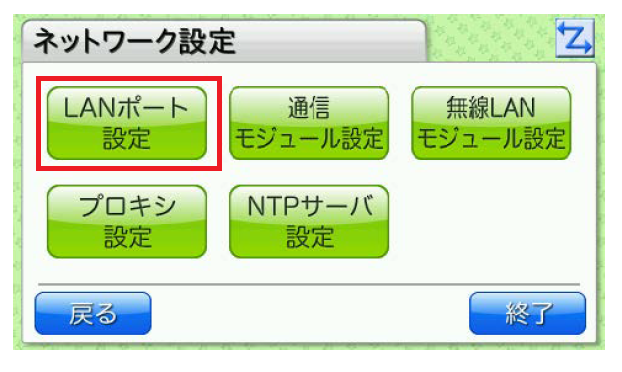

⑤［ネットワーク設定］画面が表示されましたら、[LANポート設定]をクリックします。

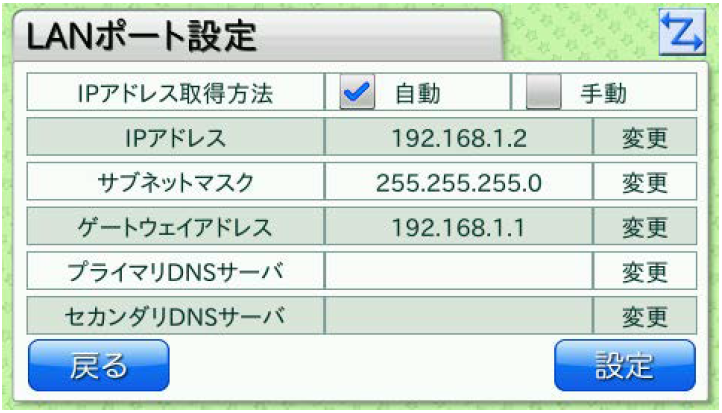

⑥　LANポートに関する設定を行い、画面下部の［設定］をクリックします。

　※設定が反映されるまでに、しばらく時間がかかることがございます。

項目	選択肢	解説
IPアドレス取得方法	（省略）	IPアドレスを「自動」「手動」から選択します。DHCPを使用する場合は、「自動」を選択します。
IPアドレス	（［変更］を押すと入力画面が表示されます）	IPアドレスを入力します。［IPアドレス取得方法］で「自動」を選択した場合は、この設定は使用しません。「手動」を選択した場合に設定してください。
サブネットマスク	〃	サブネットマスクを入力します。［IPアドレス取得方法］で「自動」を選択した場合は、この設定は使用しません。「手動」を選択した場合に設定してください。
ゲートウェイアドレス	〃	ゲートウェイアドレスを入力します。［IPアドレス取得方法］で「自動」を選択した場合は、この設定は使用しません。「手動」を選択した場合に設定してください。
プライマリDNSサーバアドレス	〃	プライマリDNSサーバアドレスを入力します。［IPアドレス取得方法］で「自動」を選択した場合は、この設定は使用しません。「手動」を選択した場合に設定してください。
セカンダリDNSサーバアドレス	〃	セカンダリDNSサーバアドレスを入力します。［IPアドレス取得方法］で「自動」を選択した場合は、この設定は使用しません。「手動」を選択した場合に設定してください。

２.［プロキシ設定］の設定

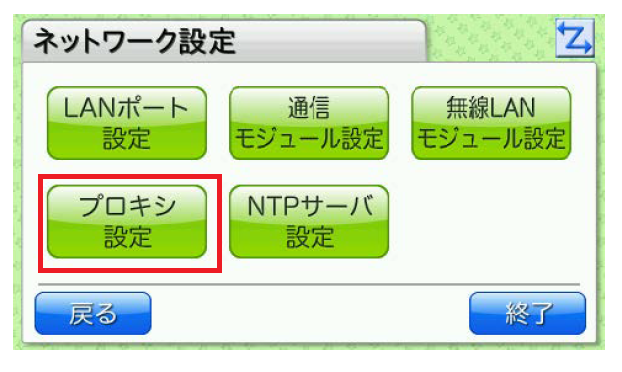

①［ネットワーク設定］画面に戻り、[プロキシ設定]をクリックします。

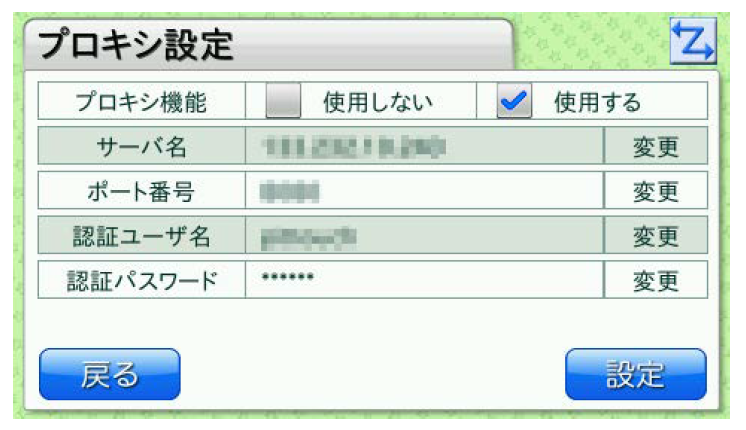

②プロキシに関する設定を行い、画面下部の［設定］をクリックします。

　※設定が反映されるまでに、しばらく時間がかかることがございます。

項目	選択肢	解説
プロキシ機能	（省略）	プロキシを使用する場合は「使用する」を選択します。「使用する」を選択し場合は、コンテンツセットや各種自動更新時に行う通信がインターフェイスに関わらずプロキシ経由となります。
サーバ名	（［変更］を押すと入力画面が表示されます）	［プロキシ機能］で「使用する」を選択した場合に、プロキシサーバのホスト名またはIPアドレスを設定します。「使用しない」を選択した場合は、この設定は使用しません。
ポート番号	〃	［プロキシ機能］で「使用する」を選択した場合に、プロキシサーバのポート番号を設定します。「使用しない」を選択した場合は、この設定は使用しません。
認証ユーザ名	〃	プロキシサーバから認証情報を要求された場合に使用するユーザ名を設定します。
認証パスワード	〃	プロキシサーバから認証情報を要求された場合に使用するパスワードを設定します。

３.［NTPサーバ設定］の設定

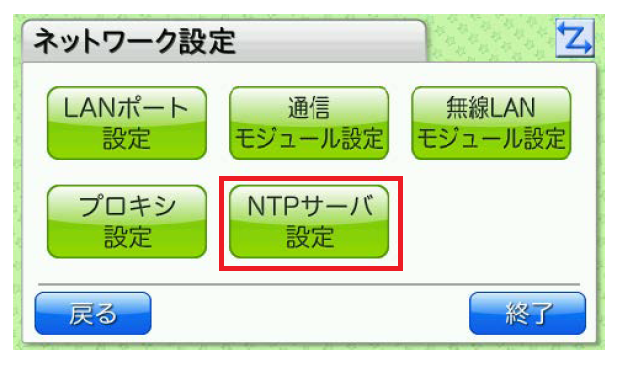

①［ネットワーク設定］画面に戻り、[NTPサーバ設定]をクリックします。

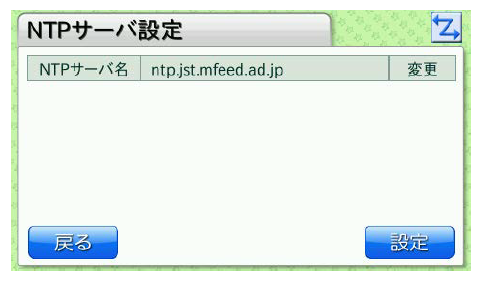

②NTPサーバに関する設定を行い、画面下部の［設定］をクリックします。

　※設定が反映されるまでに、しばらく時間がかかることがございます。

項目	選択肢	解説
NTPサーバ名	（［変更］を押すと入力画面が表示されます）	NTPサーバのホスト名またはIPアドレスを入力します。この項目を設定すると、設定後または起動後にNTPサーバに接続し、時刻が設定されます。以降、24時間ごとにNTPサーバに時刻を問い合わせます。
